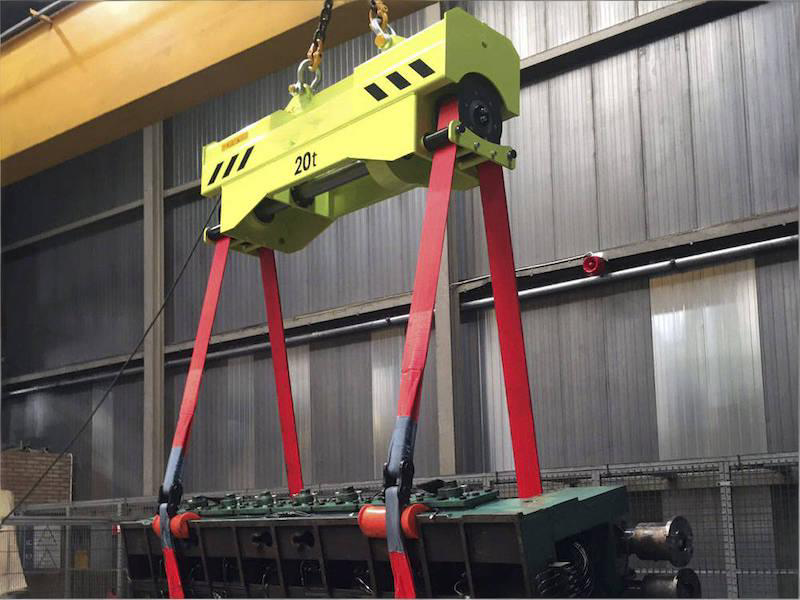

吊带式翻转吊具是一种专门用于在空中对工件、设备或构件进行安全翻转（如90°、180°或360°）的起重辅助装置。它主要通过高强度吊装带结合机械或电动翻转机构来实现作业。

一、结构设计特点

模块化结构：采用工字梁为主体框架，两端固定支架，吊架通过车轮悬挂于上滑道，电动翻转机构悬挂于下滑道，结构合理且易于模块化生产。

调节机构：配备吊带间距调整机构和水平调整机构，可适应不同尺寸工件。

双轮传动设计：新型吊具采用双转动轮结构扩大吊带间距，配合张紧轮防止打滑，适配大型工件并实现自动调节。

二、工作原理特点

静摩擦传动：吊带包绕在摩擦轮上，通过导向轮保持包角恒定，摩擦轮与吊带间始终保持静摩擦，实现平稳翻转。

柔性接触：吊带下部兜吊物体，利用吊带柔韧特性避免硌伤工件表面。

三、性能优势特点

广泛适应性：对任意外形物品可实现任意方向的连续翻转，特别适用于异形件360°翻转。

安全可靠：操作过程中不确定性因素少，避免传统翻转方法可能造成的物品损坏或安全事故。

保护工件：无需在物体上打孔或设置吊钩，保持物体美观性和整体性；作用力均匀分布，避免局部受力过大。

高效便捷：操作与维修方便，有效提高生产效率，节省人力物力。

四、典型应用领域

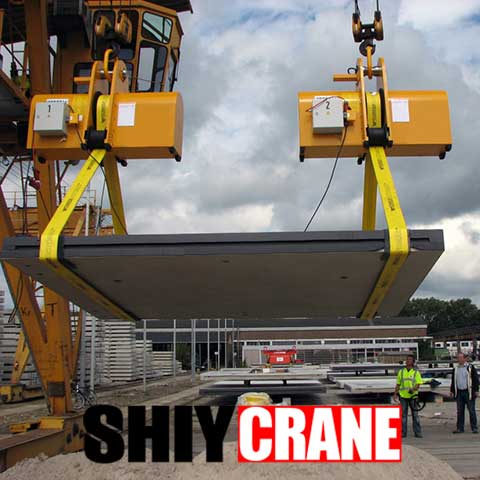

建筑施工：混凝土预制件（排水沟槽体、墙板）的翻身脱模。

汽车制造：汽车车架、车身总成的装配翻转。

能源装备：风电叶片的叶尖/叶根翻转防损伤作业。

港口物流：开顶集装箱的卸料翻转。

重型机械：大型模具、钢卷、化工容器的检修与组装。

总结

翻转吊具通过其独特的结构设计和传动原理，实现了对大型异形工件安全、高效、平稳的翻转操作，在工业生产中具有重要应用价值。
